1 项目概况

伊利实业集团股份有限公司是全国乳制品行业龙头企业之一，是我国520家要点制造业企业和国家八部委第一批明确全国151家农业产业行业龙头之一，都是中国极具价值品牌之一。

伊利一向视产品品质为生命。为大力提高产品质量，不但紧紧操控内蒙古呼伦贝尔、锡林郭勒、新疆天山等中国“三大黄金奶源基地”，还开辟了“企业＋规范性农场”的进口奶源方式，给优质奶源提供保障。

在现有的溯源系统中，根据包装袋子里的条型码，顾客不但能了解本产品产于哪一个工厂、生产车间、哪一位奶农家院的乳牛，乃至乳牛吃的东西精饲料都将一并获知。

2011年，伊利方案项目投资近15亿美元用以进口奶源基本建设，进一步融合和开发优质奶源，为用户提供良好的商品。伊利实业集团股份有限公司期待依靠FRID技术实现对原奶的行车安全操纵。用户在根据产品条形码开展追朔时，还能够追朔原材料奶运输中的泊车、行车路线平等。

2 业务需求

如图所示，伊利实业集团股份有限公司属下有60好几个乳制品制造厂，每一个制造厂都有各自的多个原姥姥站。

如图所示：乳制品制造厂的奶车，每天早、晚2次，各自到1-3个奶站，把奶站制造的原奶运输到乳制品工厂再加工。在过程中，我希望你能根据原奶视频监控系统对奶车进行管理，保证原奶的运输安全；以及通过系统软件，总公司管理人员能够对每一个奶站的奶车进行统一管控。

3 项目目标

1、构建集团公司运营部门对全集团公司原奶RFID运输监管系统，完成集团公司管理者出不来公司办公室便能管理与监管每一个工厂每辆车每一次运输状况，并通过系统进行修复。

2、运输车辆监管管理系统

1）完成车子罐口的安防监控，并可以通过摄像机录像或摄录纪录打开时的现象。

2）完成自动判断车辆进出奶厂，储存汽车的出入纪录。

3）创建原奶运输管理系统。包含写卡器配备、电子签封管理方法、车子出入管理方法、在途信息化管理、车子管理权限、备份数据等服务，关键处理车子进出查询记录，每一次运输安全的监管。

4 设计方案

4.1 设计理念

原奶运送远程监控系统布署在伊利总部，生产商布署原奶运送监管分系统，原奶运送远程监控系统与分系统中间通过网络相接，选用分布式系统管理模式，每一个分系统有本地数据库。

各生产商根据分系统进行奶罐车子从奶站到进厂整个过程的监管。奶罐车子奶罐通道在路上是由电子签封、车载式写卡器及摄像设备进行监管的，电子签封用于纪录通道开启的时间也，视频监控设备完成对打开的小视频摄录。每一个电子签封事前界定为固定不动汽车使用，根据生产厂家大门口组装移动式写卡器载入电子签封来判定汽车的详细信息及进出的合理合法。车子根据电子地磅开展秤重，随后进到检验区，根据检验区的固定写卡器载入标识确定是否被违法打开过，假如打开过，查询车载设备上储存卡的摄录信息内容，查明原因；假如未开启过，便能开展抽样检验了。

4.2 整体业务流程设计

总工作流程如下图所示：

4.3 车载设备连接图

车载设备联接如下图所示：

1、电子签封：一种内嵌电源的免维护电子签封，选用微功率设计方案，可获得多次重复使用五年以上，内嵌高安全系数优化算法，避免数据篡改；

2、车载式写卡器：组装车辆在上，与电子签封双重通信。

3、车载监控服务器：根据从阅读软件掌握到的开关信号量，操纵监控摄像头工作中；

4、摄像机：安装在隐敝部位，界面遮盖通道，由车载主机控制工作方法。

电子签封用于封闭式奶罐的通道，车载式写卡器组装车辆在汽车驾驶室中，及与车载监控服务器相接，车载监控服务器与摄像机相接，车载监控服务器应用储存卡开展储存。当电子签封被打开后，车载式写卡器会立刻检测出，将开启时间和纪录载入电子签封，并为车载监控服务器一个摄录数据信号，车载监控服务器操纵相对应的监控摄像头开展持续摄录，然后把数据储存在车载监控主机储存卡中。

4.4 重要工作流程

4.4.1 车载设备发售步骤

车载设备发售步骤如下图所示：

A汽车信息办理备案：将奶罐汽车的信息内容（车牌号码、企业、驾驶员名字、联系电话、相对应的奶站等）入录到原奶运输管理系统。

B发售rfid标签：根据桌面上写卡器界定电子签封所使用的车牌号码、所使用的罐口、有效期限等。

C配备写卡器：对车载式写卡器开展配备，界定每一个车载式写卡器只载入本车子电子签封。

D联调测试：通过系统的测试工具，检测车载式写卡器是不是只载入界定好一点的本车电子签封。

E是否成功。如果要读到了本车电子签封，且总数恰当，那样发售取得成功。不然失败，需重新查验电子签封和写卡器配备。

4.4.2 生产厂家门卫室流程管理

生产厂家门卫室分辨逻辑性如下图所示：

A汽车的是不是容许进到由系统分辨。

B若是有违法车子渗入，可以通过LED表明红色的车牌信息作出判断。

门卫室进出口设计效果图如下所示：

4.4.3 监测点流程管理

监控点流程管理如下图所示：

A挑选检测车辆：根据系统选择要检测车子。

B读特定车子电子签封：根据监测点固定不动写卡器载入特定汽车的rfid标签，查询此车的rfid标签有没有被违法打开过。

C有没有问题打开：假如是正常的打开，那可以进行下一步正常的原奶检验检测；

不然，必须查询摄录图片查找缘故。

D免费下载车载式储存卡数据信息：从车载监控服务器取下储存卡，副本PC机。

E查询摄录照片：将储存卡数据导入管理系统软件，再通过管理系统软件开展查询。

F存不存在安全隐患：如果存在安全隐患，生产厂家不接收该罐原奶，并进行修复；假如不存有安全隐患，则进行下一步正常的原奶检验检测。

4.5 设计方案优势

4.5.1 防止出现乱报

红外线开启机器设备容很易发生乱报：

1）容易受到各种各样热原、太阳源影响；

2）普攻红外线穿透性差，风吹树叶摇晃遮挡红外感应会产生乱报；

3）会受射频辐射的影响；

4）温度和人体体温贴近时，检测和敏感度明显下降，偶尔导致短时间失效。

而电子签封的电源开关选用锁扣的形式，确保了电子签封不被随便开启，进而能够基本上防止错误判断半途奶罐通道已经被开启过。

4.5.2 无须免费下载每辆车的储存卡信息内容，提升监测点工作效能

选用红外线设备监控，车辆在抵达监测点后，一定要对每辆车的存储数据开展检查，高效率极低，并且红外设备易发生乱报，能给检验人员带来一定的压力。

而使用RFID电子标签签封，检验人员能通过手机软件挑选要查询进到监测点车辆，直观地从屏上见到车子是不是在中途打开过，启动的频率和时长。要是没有半途打开过，那样无须载入车载式内存卡，立即海关放行，大大提升了安全检查高效率。

4.5.3 门卫室智能化管理

在工地门卫室阶段，可将电子签封做为车子车辆卡应用，进出选用软件信息RFID机器设备全自动判定和海关放行，能够进一步提高汽车的进出高效率，防止违法车子进到。

5 系统介绍

5.1.1 开放式

平台系统科技的开放式尤为重要，关系着的内容互换，全面的平滑升级，更强运用最先进的技术，站在数字媒体技术持续发展的前沿。

5.1.2 创新性

着眼于中国最先进系统软件设计概念，在交易一定前提下，选用可能性的最先进的技术和开发环境，从而达到让我们的系统软件具有在国外处在领先水平的最终目标。

5.1.3 科技的规范性

在确保创新性的前提下，要严格遵守相关的国家标准标准。从技术上采用国际标准或行业标准，在设备设计里选用发展前途出色新的技术，与此同时也有助于科技的升级设备维护管理。

5.1.4 可以信赖的品质保证

稳定性主要表现在一定剖析结构全部全面的体系结构，很好地设计方案每一个所组成的分系统，确保数据信息靠谱地、快速地形成、储存、和处理传送。

5.1.5 应用性

技术领先、完善，开发环境通用性，价格实惠。计划方案可以实现网络资源相对高度分享，操作界面保证形象化、丰富多彩、友善性好。

5.1.6 扩展性

系统软件设计从最开始就需要考虑尽可能多地每日任务必须，在将来转变的生活环境与需求下降低尽可能多地任务量。

5.2 系统软件整体架构

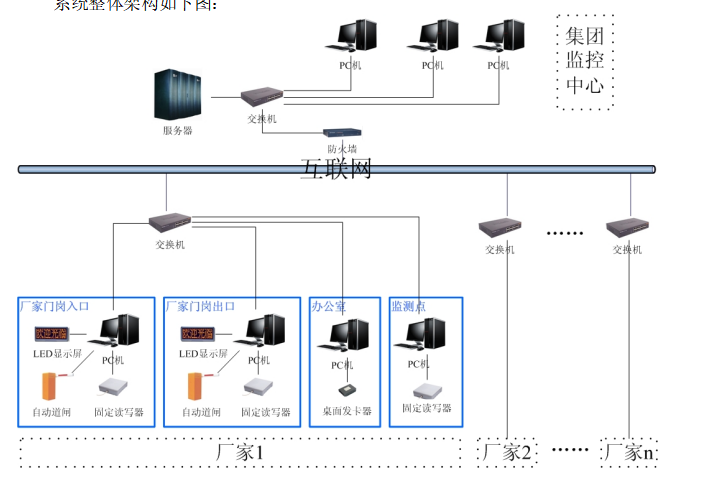

系统软件整体架构如下图所示：

5.3 系统功能

5.3.1 原奶运送远程监控系统

5.3.1.1 基本上信息化管理

基本上信息化管理作用用以管理方法每个生产厂家的相关信息车子的相关信息。基本上信息化管理作用包含生产厂家基本资料的加上、改动、删掉、查看，及生产厂家车子实际车辆信息查询。

5.3.1.2 监控管理作用

集团公司办公室办公工作人员可以通过手机软件检测每一个工厂每辆车每趟运输安全情况，若出现安全隐患，系统提醒，办公人员能查实际那个厂那车那一输得出现报警系统，并查询具体摄录图象和处置结果。也可以查看60好几家生产基地每辆运奶车子运送纪录，

5.3.1.3 备份数据恢复能力

系统对的信息定期进行备份数据，并可以恢复按时备份数据的信息。

5.3.1.4 管理权限作用

管理人员系统软件可以分为操作工、超级用户等各个等级。操作工能够操控的作用由超级用户设定，不一样等级对应的是进到系统软件的差异登陆密码，故系统软件具有较好的安全性与稳定性。

不一样档次的作业人员进到系统软件后，能够实现不一样功能的。操作工级只有完成基本要素；负责人级能够实现包含操作工等在内的其他一些作用，并且能改动操作工登陆密码；经理级是最高级别的作业人员，能够实现包含实际操作级、负责人级在内的所有作用，同时可改动所有作业人员登陆密码。

5.3.2 原奶运送监管管理系统

5.3.2.1 车子信息化管理作用

车子信息化管理作用用以维护保养汽车信息。车子信息化管理作用包含汽车信息的加上、改动、删掉、查看等子模块

1）加上车子

加上车子时，先入录车子基本资料（车牌号、车辆类型、车辆颜色、车载式写卡器序号、奶罐总数、手机联系人名字、手机联系人手机上、办公室电话、电子邮箱、备注名称等）和奶罐的总数，系统将依据车牌号和奶罐的总数对奶罐开展序号。

2）查车辆

可以根据下列查询条件（车牌号、载写卡器序号、罐总数、手机联系人名字）查询。

3）改动车子

改动车子时，先依据车牌号码查询出相对应的汽车信息，入录车子基本资料和奶罐的总数，系统将依据车牌号和奶罐的总数对奶罐再次进行序号和优化。

4）删掉车子

删掉汽车信息

5.3.2.2 车辆出入管理作用

1）车子自动检索

根据鉴别电子签封，自动检索车子，并且在LED屏幕表明汽车信息，操纵智能道闸的起降。

2）车子进出纪录

储存车子每一次的进出纪录及图像数据，并且通过显示界面滚动字幕表明现阶段汽车信息。

3）车子查询记录

可以根据条件查询机动车行驶纪录。

4）临时性车辆安全管理

申请办理临时性汽车的出入卡，对其临时性汽车的进出进行监管。

5.3.2.3 电子签封管理的功能

1）电子签封发售

发售每辆车相对应的电子签封，界定rfid标签的本质属性车牌号码、罐号、进出口等相关信息。

在电子签封管理页面查看出相对应的车辆及奶罐信息内容，查看出数据显示信息如下所示：

2）电子签封销户

清除系统中不再使用或已坏损的签封的信息内容。

3）电子签封补领

电子签封在使用中，如果出现了毁坏难题，也可以进行电子签封的补领。在补领电子签封前，应当先依据车牌号和奶罐序号，寻找对应的电子签封，把它销户。然后再次发售一个新的电子签封。

5.3.2.4 机器设备管理的功能

1）车载式写卡器设置按钮

界定车载式写卡器相对应的车牌号码与管理这些电子签封。

2）机器设备测试功能

检测电子签封与车载式写卡器是不是配对取得成功。

5.3.2.5  原奶监控管理作用

原奶监控模块主要运用于在奶厂的监控点，根据固定不动写卡器载入电子签封是不是违法开启过，假如电子签封正常的，没被违法开启，则车子正常的根据，一旦发现电子签封被违法开启过，则写卡器传出声光报警器，页面上提醒违法信息内容，取车载监控主机储存卡，数据采集卡内信息内容，查询摄录界面。
